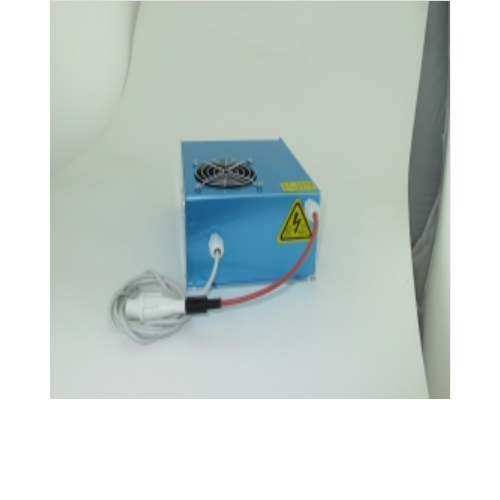

一．控制端子接线说明
    1       2        3      4      5      6
   5V      TH      TL     WP     G     IN
1.1脚为5V电源(接主板时不用，用电位器调功率时用，5V电流小于10mA)。
2.TH. TL分别为高.低电平，WP为水保护。
3.5脚G为地，6为控制输入端。
4.接控制板卡时，高电平出光时出光信号接2脚（低电平出光接3脚），地线接5脚，6脚接功率控制模拟信号，把4和5短接。
5.6脚也可以用PWM，但要求脉冲峰值达5V，频率大于20K。
6.测试时：3.4.5.短路(或4.5短接，3.5接开关)，电位器的中心接6 IN其余两端分别接5V和地（1和5）。
7.高电平控制开光1和2连接，4和5水保护。
8.不提倡高频调制控制激光功率，这样会影响激光器使用寿命。
9.本型号适用于W6，W8激光器，但必须按激光器使用说明要求调节使用电流。
10.电流表串接在负极线上。
二．电源线接线说明
  1脚 2 脚. 3脚
AC 220V  50HZ （ 10A）
注：表格10A为接线要求，不是实际电流。
三．激光器连接线说明
1.正极红线带高压接激光器尾部。
2.负极白线接激光输出窗口处。
四．电流限制
将电源底侧面信号调制电位器做逆时针旋转（查看本网站中“资源下载”>>电源调节及匹配）。根据其搭配激光器的最高使用电流要求，来控制最高输出电流。出厂前必须限制工作电流。
五. 输入信号与输出电流的线性比例匹配调节
调节电源底侧面的信号调制电位器，将得到不同的匹配效果。如：0-5V对应输出电流0-34mA，或0-2V对应输出电流0-34mA。注意：不要将电位器过量调节，否则会导致输入信号与实际要求效果不匹配。
六．使用电流
我们电源的使用指标都是基于标准电压220V，50Hz情况下的。输入电压和频率的波动会相应影响电源给激光器的工作电流，这种影响是线性对应的。输入电压的不稳定会相应影响激光器的输出功率，只要电源提供给激光器的工作电流不超过允许值，那么输入电压的波动是对激光器使用寿命没有影响的。

CO2激光电源基本故障：

1、高压打火，高压线接头处太靠近铁壳部分。

2、无光，风扇不转。保险丝断。

3、可以强制发光，不能主板控制发光。前级低压控制部分坏。

4、电流不能调节，电流控制部分坏。

5、总是烧保险丝，属于功率管短路坏。

激光电源的维修方法有以下几种：

1、更换关键元件法。一般不发光，可先换放大管，再考虑换高压包。

2、电压检测法。

3、通电观察法。

CO2激光电源不发光的维修技巧：

1、先通电观察激光电源出现故障点情况。

2、首先判定散热风扇是否在转：如果风扇转，就说明是高压线路部分出现故障；反之风扇不转，就说明是控制线路部分出现故障。

3、风扇转时，检查220V电源通过整流后输出是否有电压，再检查功率放大管是否烧坏，功率放大后的电压是否正常为400-600V的直流脉冲，如正常，就可断定是高压包出现故障，更换之。

4、风扇不转时，检查桥式整流稳压后的电压是否正常，再检查变压后的电压是否正常，通常控制芯片容易出现故障。
